IoT 자가측정 장비
- 첨단 ICT 기술로 생산현장을 더욱 smart하게 만들어 갑니다.

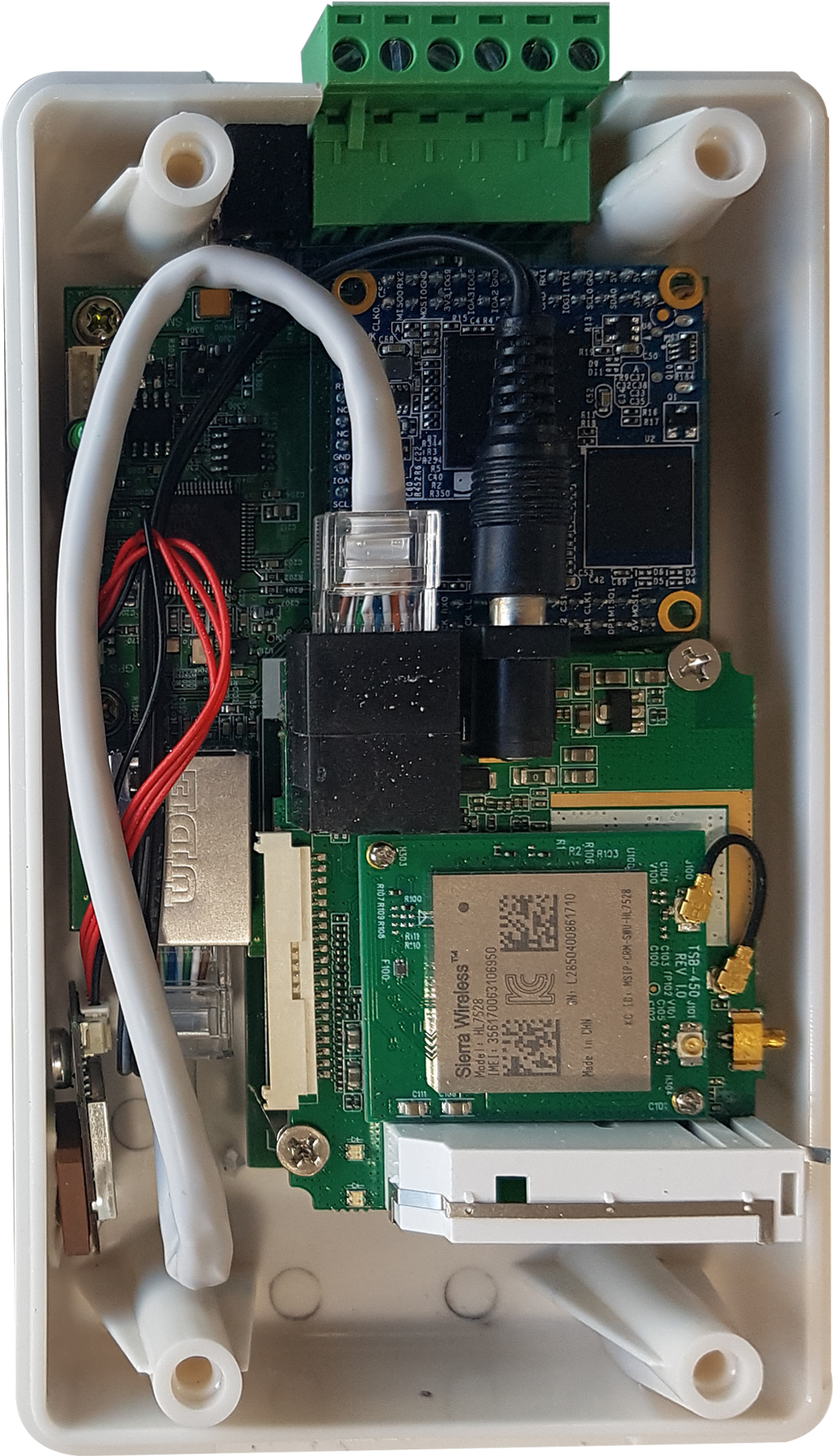

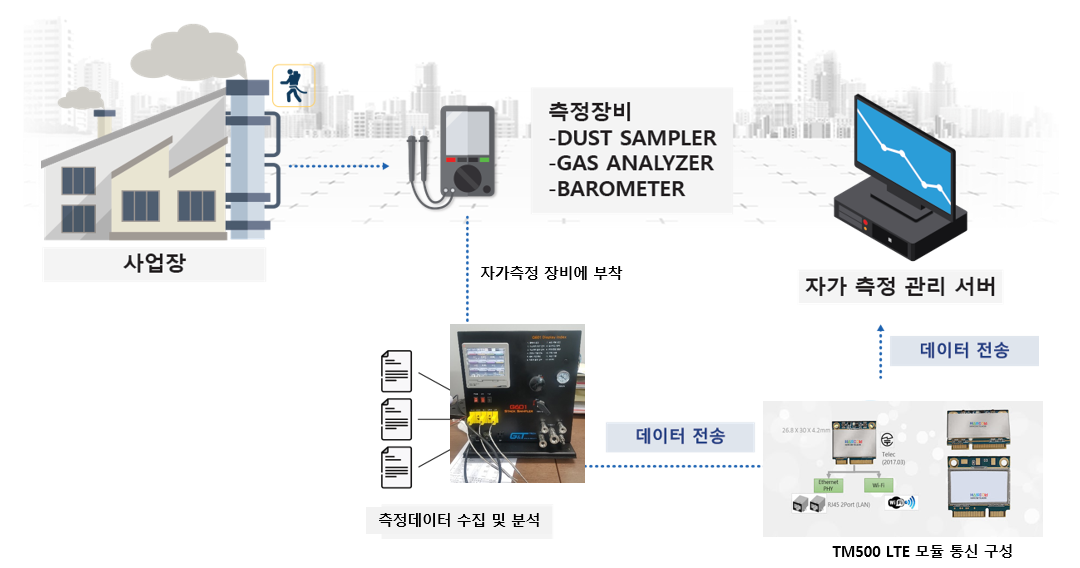

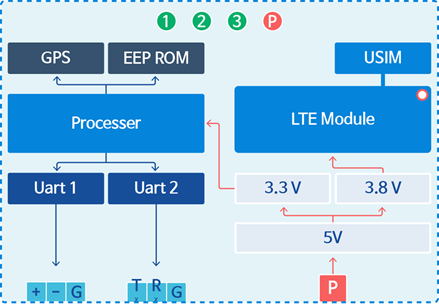

IoT 기반 가스 시료 채취 장치 및 입자상 측정값 구성
전송항목
- 샘플링 위치정보(GPS정보), 시작 및 종료 시각, 시료채취 정보(흡입 유량, 굴뚝 온도, 동․정압, 수분량, 밀도, 등속계수) 등 전송
- 사물인터넷 기술을 이용하여 자가측정 현장측정 정보(배출가스 중 굴뚝배출 시료채취 방법(ES01114), 대기오염공정시험기준)를 실시간 전송
전송방법
  | 1CH | 2CH | 3CH | 4CH | 5CH | 6CH | 7CH | 8CH | 9CH |
---|---|---|---|---|---|---|---|---|---|
표기 | Flowrate | Meter press | Temperature | Meter In | Meter Ot | AUX | Probe | Timer | 아래 2번 참조 |
설명 | 적산유량 | 가스 메타 압력 | 대기온도 | 가스 메타온도 In | 가스 메타온도 Out | 보조채널 | 프로프 | 장비가동시간 | 가스상 |
범위 | 0.1 ~ 10000.0 | 0.0 ~ 150.0 | -200.0 ~ 1350.0 | -200.0 ~ 1350.0 | -200.0 ~ 1350.0 | -200.0 ~ 1350.0 | $nbsp | 10개 중 1개 선택 | |
단위 | Liter | mmH20 | ºC | ºC | ºC | Liter, mmH20, ºC | ºC | 10개 중 1개 선택 |

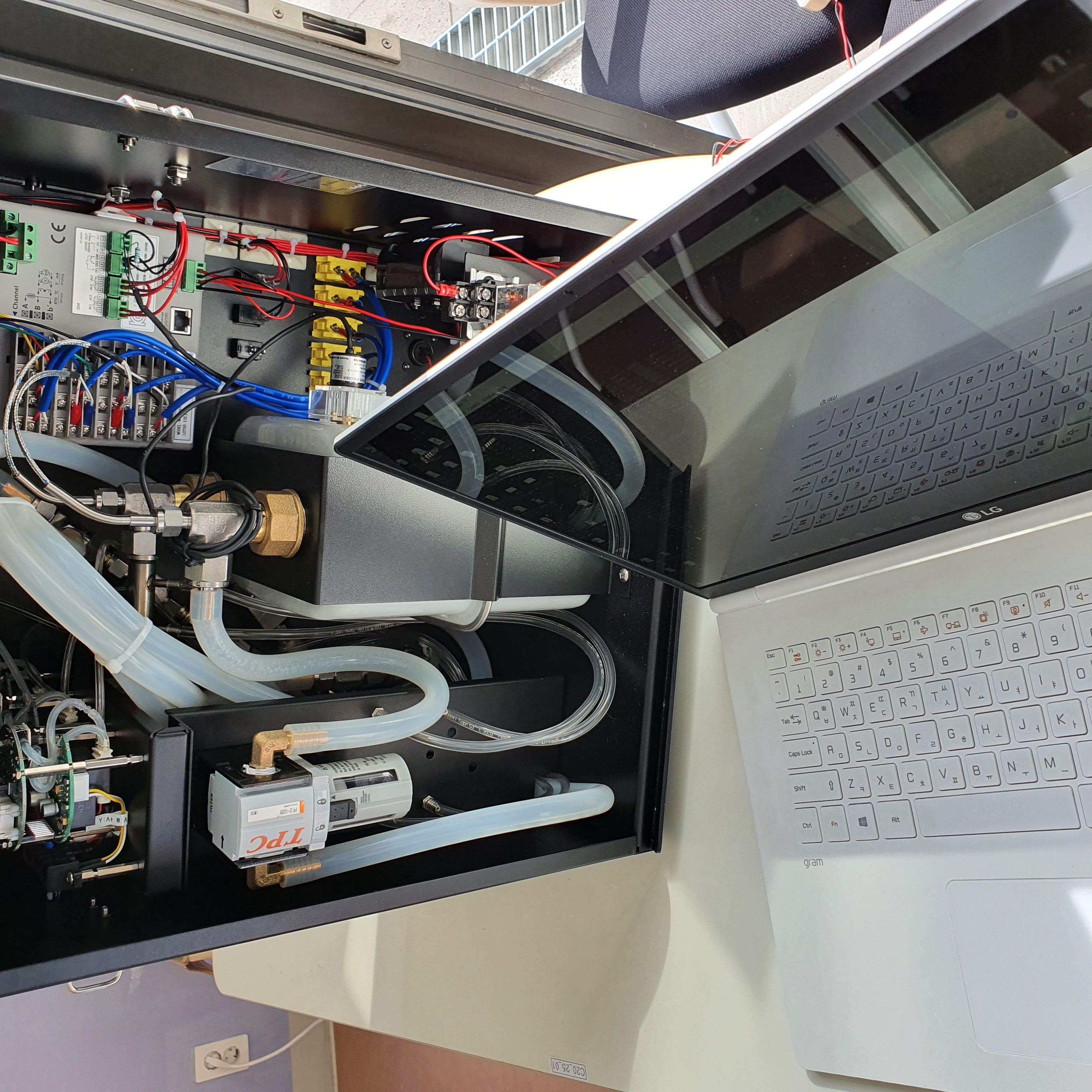

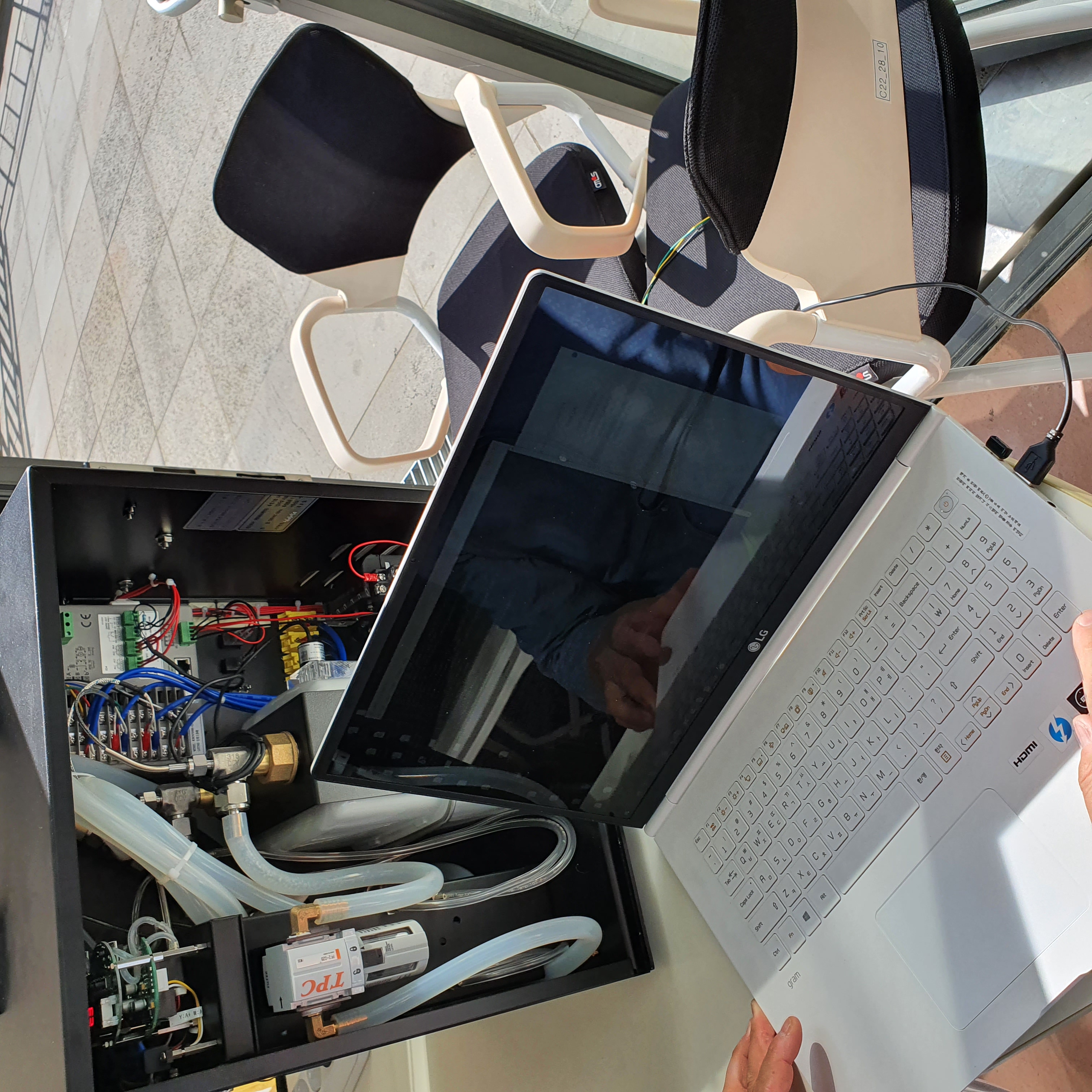

가스 시료 채취 장치 G701 측정값 구성
유효범위
- 모두 String, 모두 소수점 1자리
- 해당범위 외 입력 값은 에러로 처리
- 8CH : 가동시간(시작시간) -> 측정주기설정가능(최소1sec)
ex) 130002(8CH), 8개 값(1CH~9CH) ex) 130004(8CH), 8개 값(1CH~9CH)
가스상 종류
- 암모니아(NH3), 일산화탄소(CO), 염화수소(HCl), 염소(Cl), 황산화물(SOx), 질소산화물(NOx), 이황화탄소(CS2), 황화수소(H2S), 불소화합물(NF3), 시안화 수소(HCN)

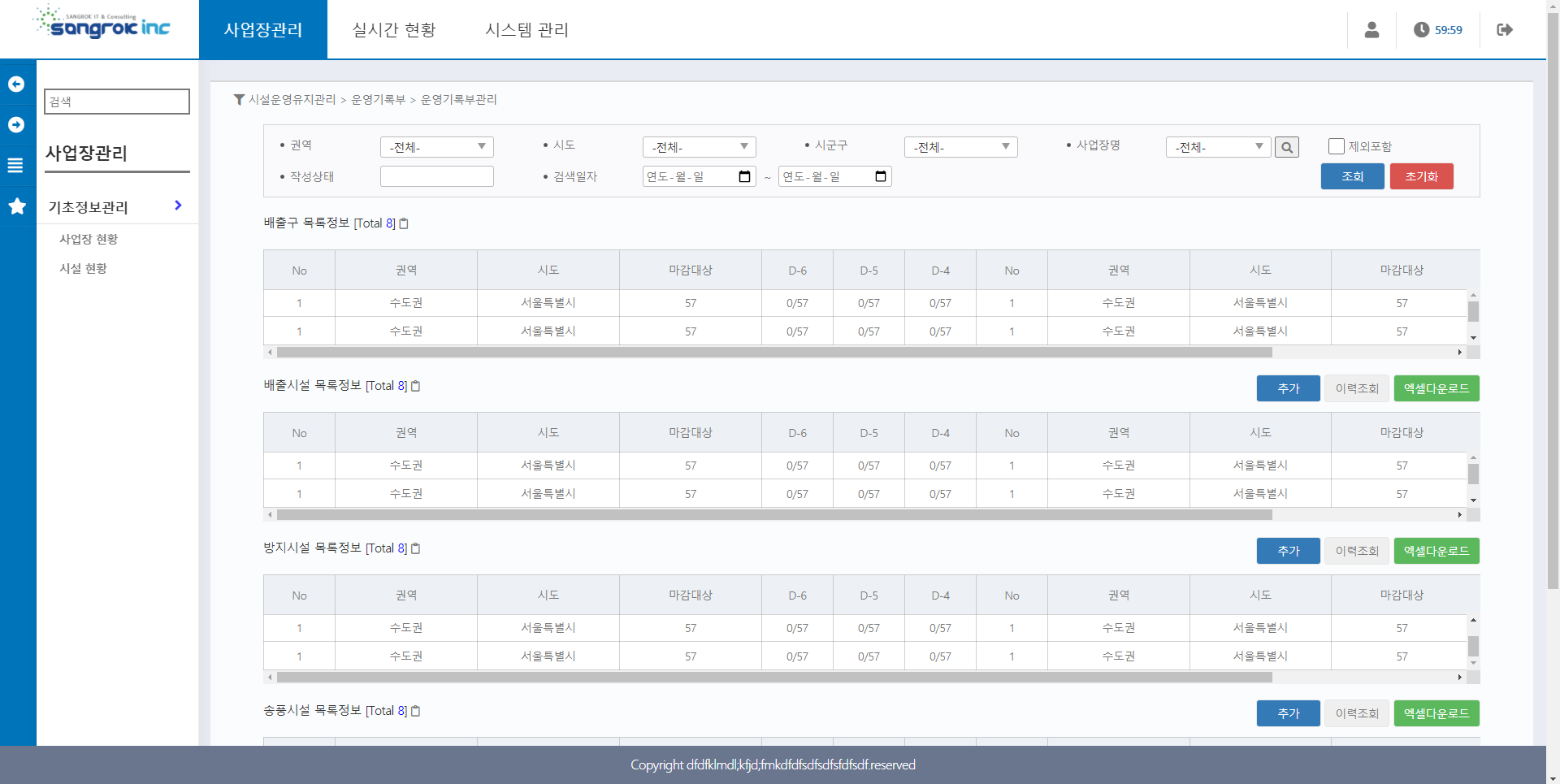

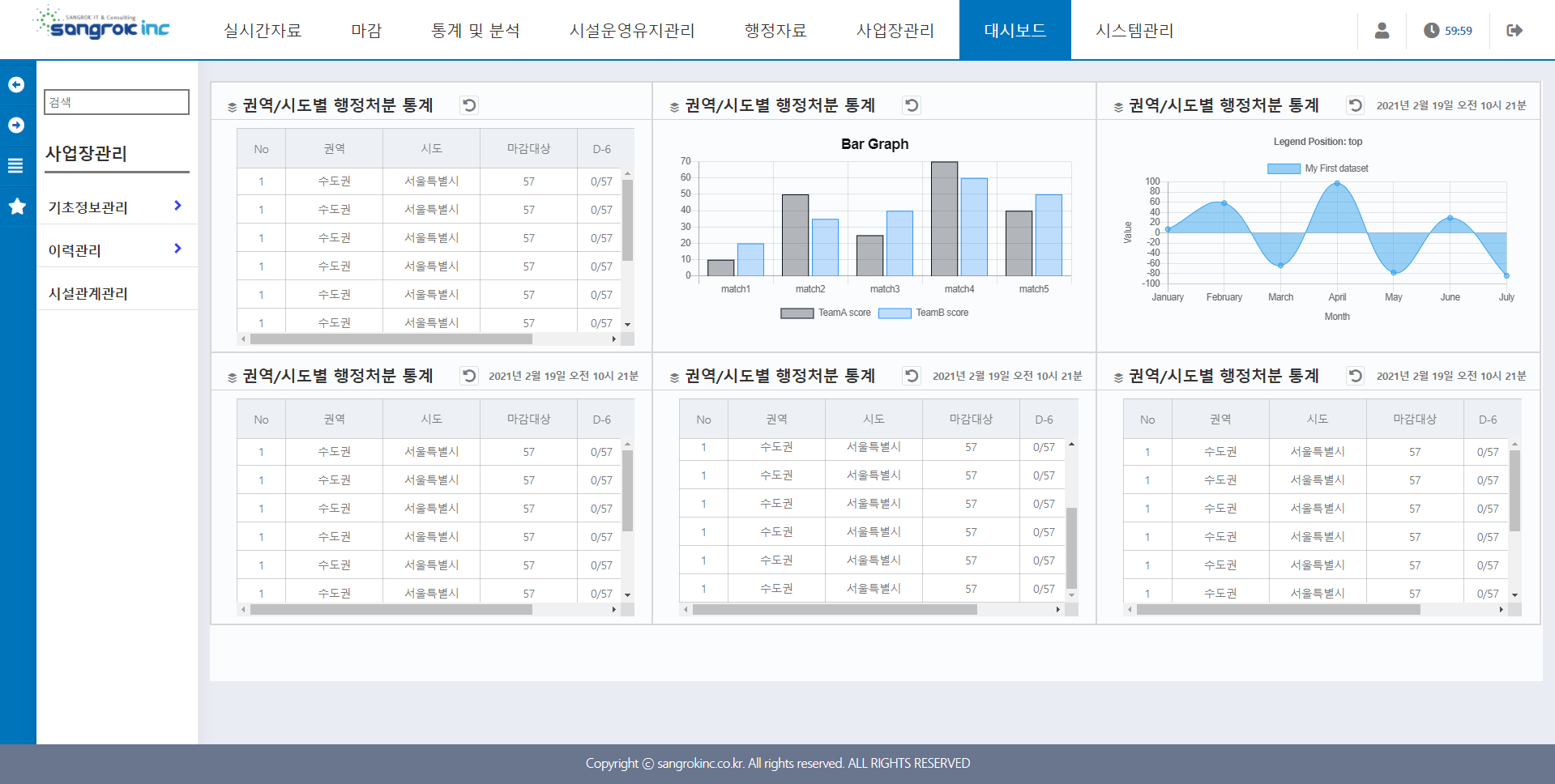

예상 서버 전송 데이터 형태
- ex) 고유번호, GPS, 9개 값(1CH~9CH)
ex) G701_011(고유번호), 20200618130510(GPS시간), 126.734123(GPS경도), 37.335123(GPS위도), 130002(8CH), 100.1(1CH), 200.2(2CH), 300.3(3CH), 400.4(4CH), 500.5(5CH), 600.6(6CH), 700.7(7CH), NH3(9CH)

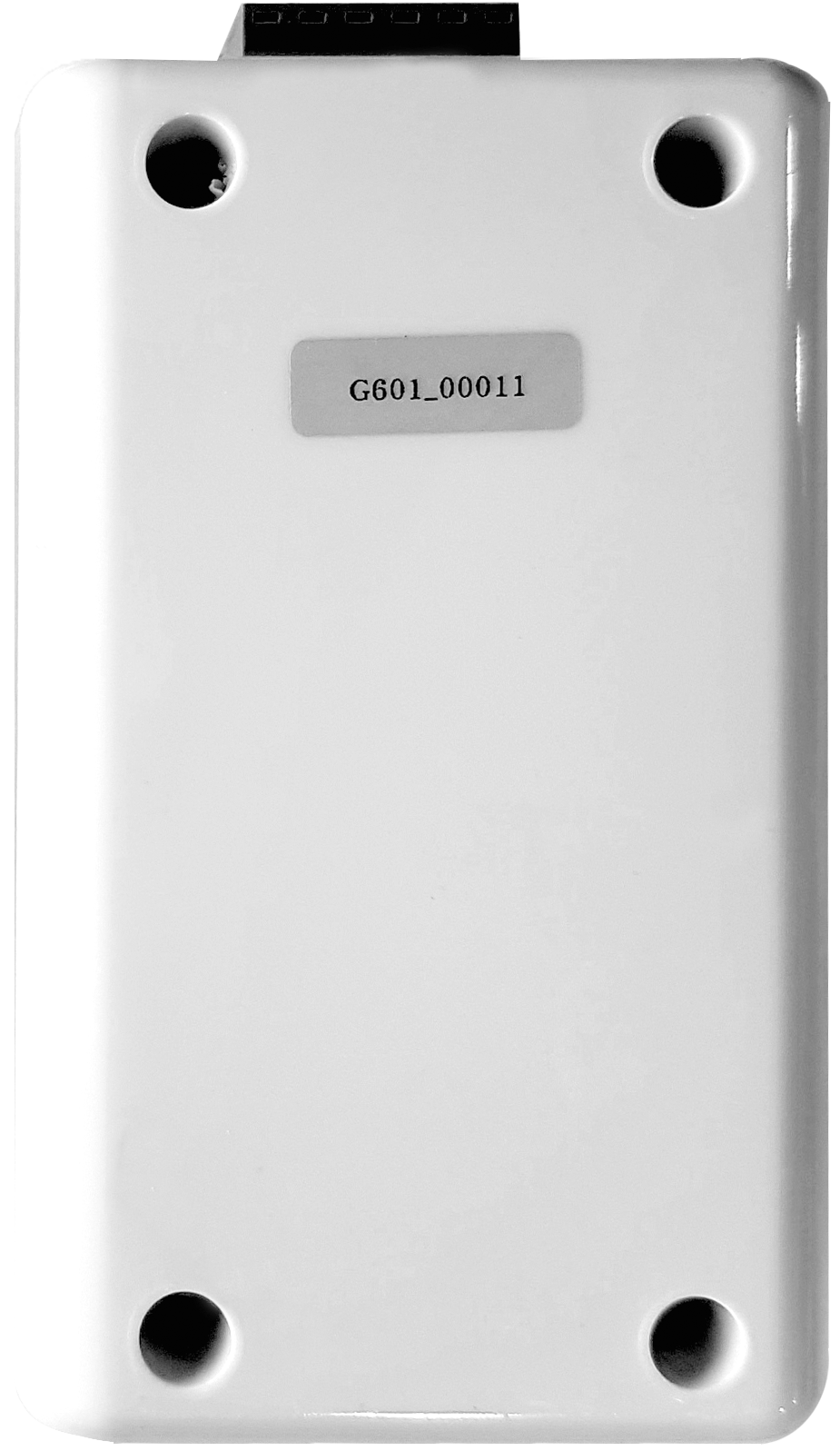

굴뚝시료 채취장치(입자상) G601 측정값 구성
유효범위
- 모두 String, 모두 소수점 1자리
- 해당 범위 외 입력 값은 에러로 처리
- 12CH : 가동시간(시작시간) -> 측정주기설정가능(최소1sec)
ex) 130002(12CH), 11개 값(1CH~11CH) ex) 130004(12CH), 11개 값(1CH~11CH)
예상 서버 전송 데이터 형태
- ex) 고유번호, GPS, 9개 값(1CH~9CH)
ex) G601_011(고유번호), 20200618130510(GPS시간), 126.734123(GPS경도), 37.335123(GPS위도), 130002(12CH), 100.1(1CH), 200.2(2CH), 300.3(3CH), 400.4(4CH), 500.5(5CH), 600.6(6CH), 700.7(7CH), 50.0.8(8CH), 100.0.9(9CH), 130.0(10CH), 7000.0(11CH)
